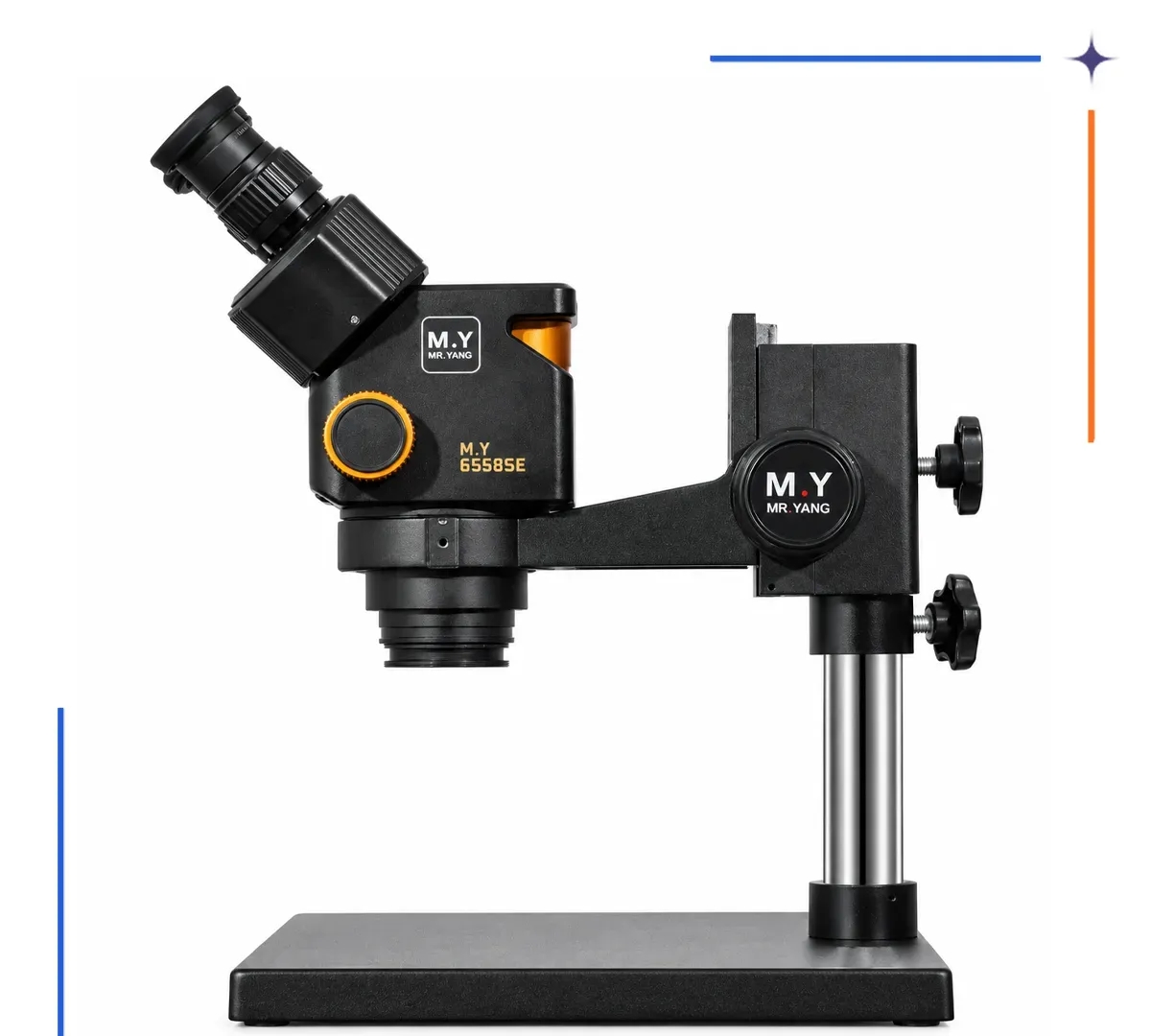

لوپ دو چشم مستر یانگ MY-6558SE

لوپ دو چشم MR.YANG MY-6558SE یک میکروسکوپ استریو با زوم پیوسته است که برای مشاهده، عیب یابی و تعمیر قطعات ریز روی بردهای الکترونیکی استفاده می شود. چشمی های WF10X/23، فاصله کاری استاندارد و پایه فلزی بزرگ، فضای دید و محدوده کاری مناسبی برای بررسی پایه آی سی، کانکتورها، مسیرهای برد و نقاط لحیم فراهم می کنند.

این مدل از مجموعه لوپ های مستر یانگ است و تنظیم دیوپتر هر دو چشمی، استفاده دقیق تر و راحت تر را در کارهای طولانی پشت میز تعمیرات ممکن می کند. در کنار ابزار تعمیرات سخت افزاری موبایل، زوم پیوسته MY-6558SE کمک می کند تعمیرکار بدون وقفه بین نمای کلی برد و جزئیات ریز قطعات جابه جا شود و محدوده مورد نظر را با کنترل بیشتری بررسی کند.

مشخصات و امکانات لوپ دو چشم MR.YANG MY-6558SE

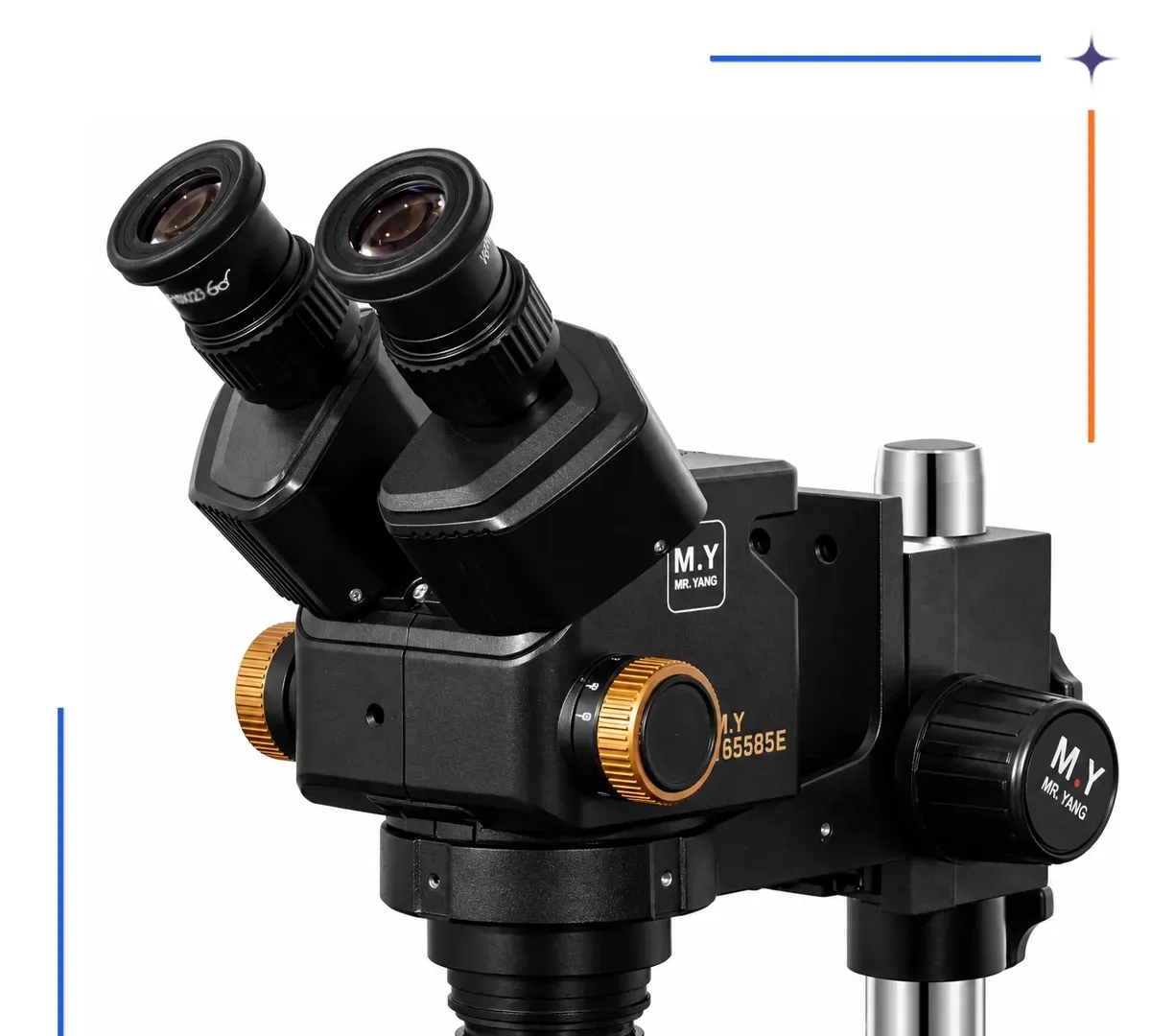

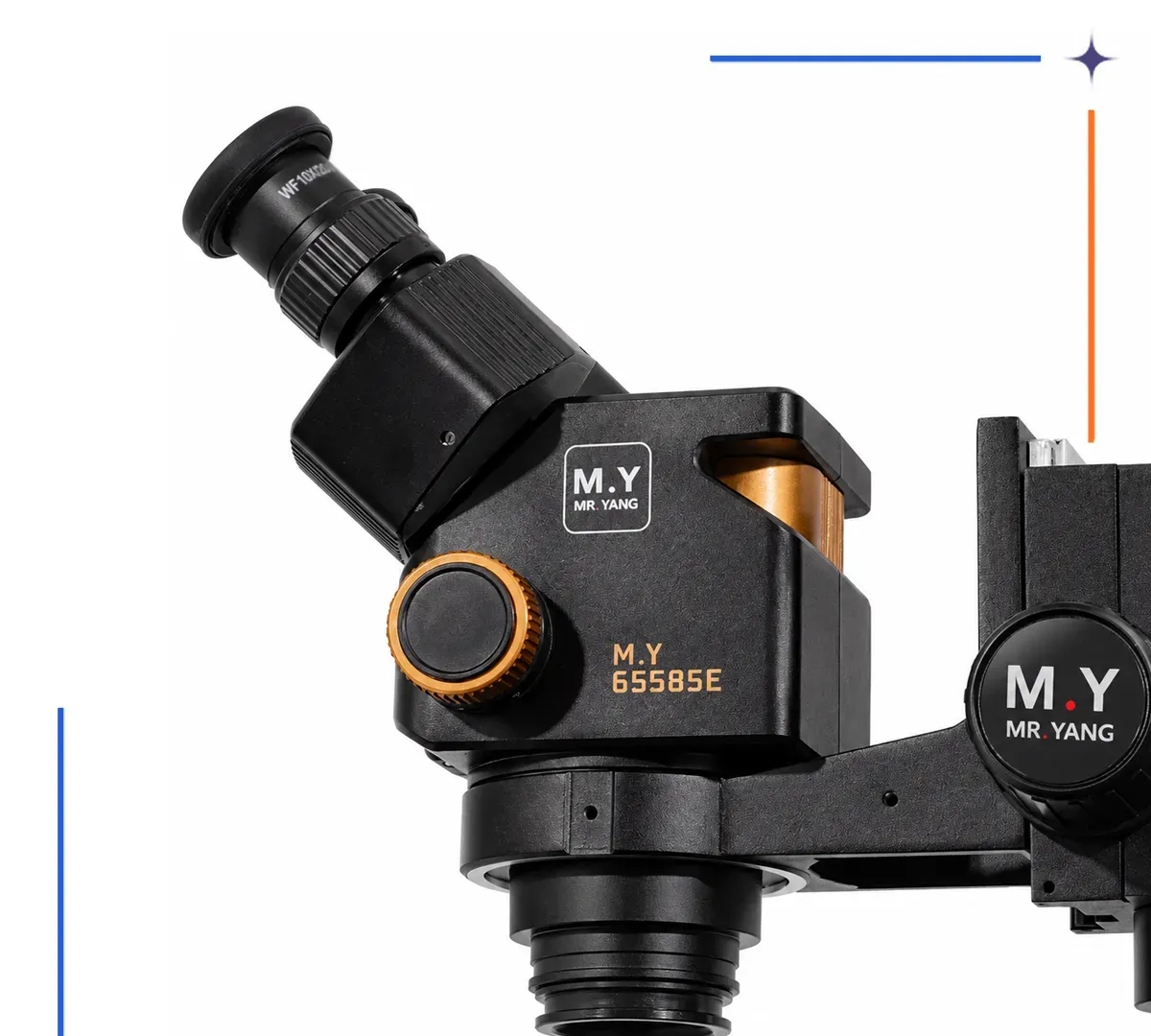

لوپ MY-6558SE از چشمی های واید WF10X/23، فاصله کاری استاندارد 100 میلی متر، تنظیم دیوپتر مستقل هر دو چشمی، سیستم اپتیکی استریو، کنترل روان زوم، چراغ LED و پایه فلزی بزرگ TVP بهره می برد. ساختار اپتیکی دستگاه برای نمایش واضح برجستگی، فرورفتگی و اختلاف ارتفاع قطعات طراحی شده و امکان بررسی دقیق سطح برد، پایه قطعات و محل اتصالات را فراهم می کند.

بررسی لوپ دو چشم مستر یانگ MY-6558SE

ساختار دو چشم این لوپ، تصویر استریو و دارای عمق ایجاد می کند. این نوع تصویر هنگام بررسی پایه آی سی، مسیرهای برد، سوکت ها و قطعات دارای اختلاف ارتفاع اهمیت دارد؛ زیرا تعمیرکار میتواند موقعیت سطح و ارتفاع قطعات را بهتر از یک تصویر تخت تشخیص دهد.

محدوده بزرگنمایی 6.5X تا 58X برای مشاهده کلی برد و بررسی جزئیات قطعات قابل استفاده است. تغییر بزرگنمایی به صورت پیوسته انجام می شود و میان کمترین و بیشترین مقدار، محدود به چند مرحله ثابت نیست. اسکرول روان زوم نیز تنظیم تصویر را هنگام کار ساده تر می کند.

سیستم اپتیکی استریو در MY-6558SE کمک می کند اختلاف ارتفاع قطعات، لبه ها، فرورفتگی ها و فرم سطح برد با وضوح بیشتری دیده شود. این نوع تصویر هنگام بررسی پایه آی سی، نشستن صحیح قطعات و کنترل کیفیت اتصالات لحیم، درک دقیق تری از موقعیت واقعی اجزا ایجاد می کند.

MY-6558SE برای مشاهده و بررسی جزئیات برد موبایل، تبلت، لپ تاپ و سایر بردهای الکترونیکی کاربرد دارد. در میان لوپ و میکروسکوپ تعمیرات موبایل، این مدل برای کارهایی مناسب است که علاوه بر بزرگنمایی، تشخیص عمق و اختلاف سطح قطعات هم اهمیت دارد.

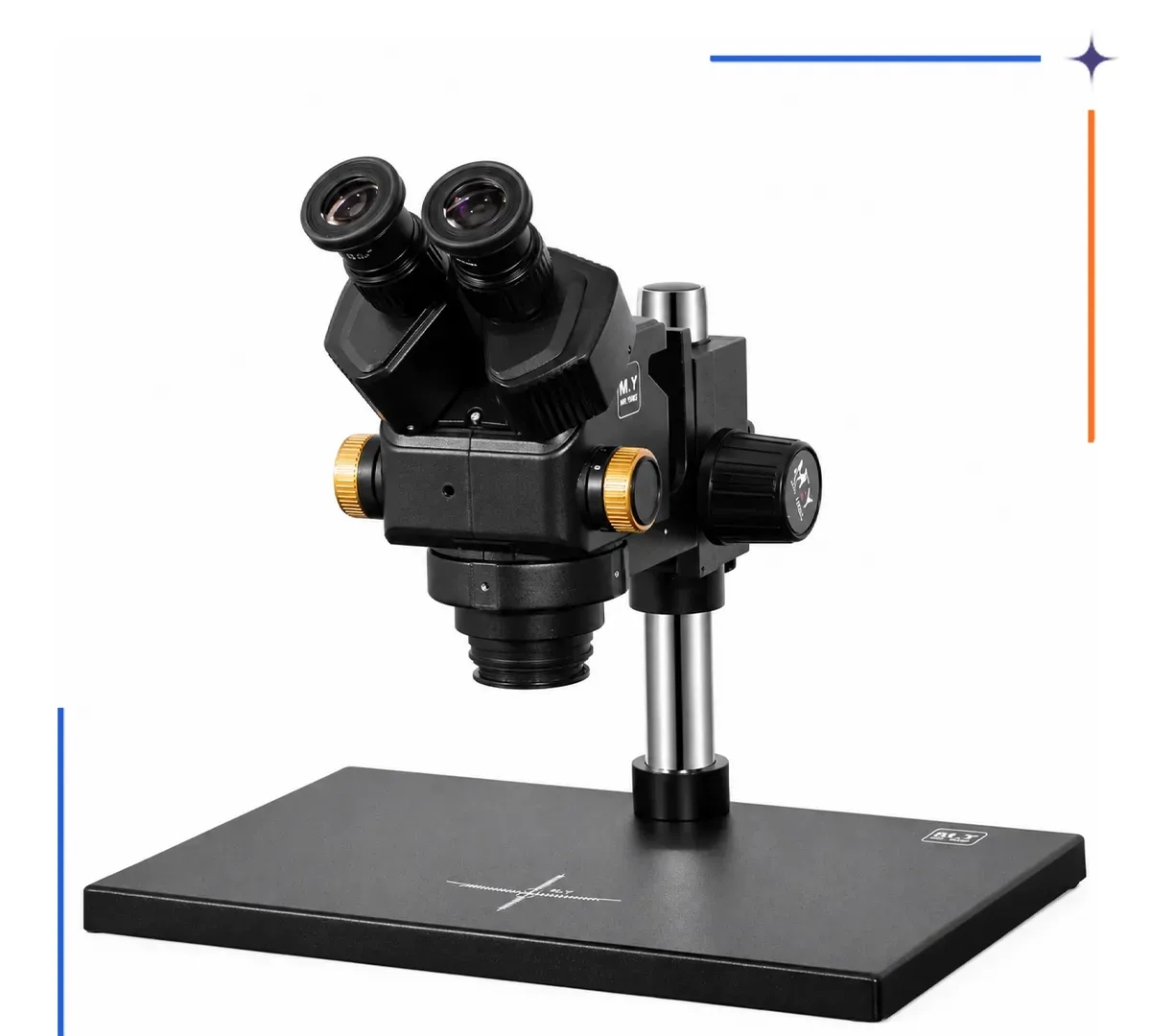

پایه فلزی بزرگ TVP

پایه فلزی TVP سطح کار ثابتی برای قرار دادن برد و ابزارهای تعمیر فراهم می کند. وزن و ابعاد پایه به حفظ تعادل ستون و هد لوپ کمک کرده و لرزش تصویر هنگام تنظیم زوم یا فوکوس را کاهش می دهد. سطح بزرگ پایه فضای بیشتری برای جابه جایی برد، استفاده از نگهدارنده برد و قرار دادن ابزارهای مورد نیاز ایجاد می کند. پیش از نصب هد باید پیچ های ستون و اتصالات پایه کاملا محکم شوند تا ارتفاع و زاویه لوپ هنگام کار تغییر نکند.

مزایای لوپ دو چشم MR.YANG MY-6558SE

• زوم پیوسته
• فاصله کاری استاندارد
• تنظیم دیوپتر هر دو چشمی
• تصویر استریو با تشخیص بهتر عمق
• اسکرول روان تنظیم بزرگنمایی
• پایه فلزی بزرگ
• مناسب برای تعمیرات دقیق برد

کاربردهای لوپ دو چشم مستر یانگ MY-6558SE

لوپ MY-6558SE برای عیب یابی برد، بررسی پایه آی سی، کنترل کیفیت لحیم کاری، سیم کشی ظریف، ترمیم مسیر، تعویض قطعات SMD و مشاهده خوردگی یا آلودگی روی برد کاربرد دارد. میدان دید وسیع و زوم پیوسته دستگاه امکان استفاده از آن را برای تعمیر بردهای موبایل، تبلت، لپ تاپ و تجهیزات الکترونیکی فراهم می کند.
